AB osztályú erősítő magyarázata: előnyei, hátrányai, hatékonysága és hogyan válasszunk egyet

Mi az a AB osztályú erősítő ?

Az AB osztály egy lineáris push-pull erősítő topológia, amelyben két komplementer kimeneti tranzisztor vezet a jelciklus valamivel több mint felén. A pozitív és negatív felek közötti átfedés eltávolítja a keresztezési rovátkát, amely a tiszta B osztályú működés fő gyengesége, miközben az előfeszítő áram elég alacsony marad ahhoz, hogy a hatásfok messze az A osztály felett maradjon. Az eredmény tiszta, analóg hangzás nagyon praktikus hőbüntetéssel.

Hogyan működik a vezetési szög

Gondoljon egy hang szinuszhullám egyetlen ciklusára. Az A osztályú fokozatban a kimeneti tranzisztor a teljes 360 fokot vezeti. A B osztályú fokozatban a pozitív eszköz az egyik félciklust, a negatív eszköz a másikat, egyenként körülbelül 180 fokban vezeti, ami megtakarítja az előfeszítési energiát, de látható rést hoz létre, amikor a jel átlépi a nullát. Az AB osztályú fokozat úgy van előfeszítve, hogy az egyes eszközök nagyjából 180 és 220 fok között vezetnek, a nyugalmi áram beállításától függően. Mivel mindkét eszköz enyhén aktív marad a nulla kereszteződésnél, az egyik simán átadja a másikat. A Wikipédia teljesítményerősítő-osztályok áttekintése szerint az AB és a D osztály legalább 2010 óta uralja az audiopiacot, és az AB-t részesítik előnyben, ha a torzítás és a linearitás többet jelent, mint a nyers hatékonyság.

Miért számít a torzítási pont?

Az AB osztályú fokozat nyugalmi áramát az előfeszítő hálózat állítja be, általában egy VBE szorzó vagy egy dedikált előfeszítő tranzisztor, amely ugyanarra a hűtőbordára van szerelve, mint a kimeneti pár. Túl alacsonyra állítva a színpad a B osztály felé sodródik, ami hűvösebben működik, de hallható keresztirányú torzítást produkál. Túl magasra állítva a színpad megközelíti az A osztályt, gyönyörű hanggal, de nagy üresjárati árammal, ami csendben is melegíti a hűtőbordát. Egy jól megtervezett modul stabilan tartja az előfeszítést a hőmérsékleten keresztül, ezért a kimeneti fokozat és a hűtőborda termikus kialakítása elválaszthatatlan az erősítő osztálytól.

AB osztály vs A, B és D osztály: A gyakorlati kompromisszumok

Íme a rangsor, amely számít a vásárlási döntéshez: Az A osztály hangzatosan tiszta, de nem hatékony, a B osztály hatékony, de túlságosan torz a hanghoz, a D osztály hatékony és kompakt, de kapcsolási hibákat tartalmaz, és az AB osztály az a kompromisszum, amely a hangsugárzó-alkalmazások legszélesebb körében működik a legjobban. Ha erősítőosztályt választ új kialakításhoz vagy frissítéshez, az AB osztály ritkán rossz választás csatornánként néhány száz watt alatt.

Vegyük fontolóra, hogy egy gyártó 100 W-os aktív PA hangszórót épít. Az AB osztályú útvonalhoz nagyobb transzformátorra, több hűtőbordára és nehezebb szekrényre van szükség. A D osztály ugyanazt a kimenetet adja a hő töredékével, de a bemeneti szűrés, a földelés és a kimeneti szűrő minősége most dönti el a hangot. Stúdiómonitorok és hangszererősítők esetében a választás gyakran az AB-re esik, mert a vágás szélén a viselkedése elnézőbb és zeneibb.

Olvassa el a kompromisszumokat a hangszóróval kapcsolatban

Tervezhető hatékonysági számok

A hatékonyság közvetlenül szabályozza a tápegység méretét és a hűtőborda tömegét. 100 W folyamatos teljesítmény mellett egy 25%-os hatásfokú A osztályú fokozat körülbelül 300 W hőt, az 55%-os hatásfokú AB osztályú fokozat körülbelül 82 W-ot, a 88%-os hatásfokú D osztályú fokozat pedig nagyjából 14 W-ot oszlat el. Ez az oka annak, hogy az AB osztályú erősítők mindig nehezebbnek érzik magukat: a fém valódi munkát végez.

Előnyök és hátrányok: Amit valójában kap

A legtöbb erősített hangszóróhoz, hangszererősítőhöz és hi-fi kialakításhoz, Az AB osztály továbbra is a legegyszerűbb módja annak, hogy természetes hangzást érjen el a D osztály mérnöki számlájának kifizetése nélkül. A két valós költség a hő és a súly.

Ahol az AB osztály nyer

• Alacsony keresztezési torzítás bonyolult korrekciós áramkörök nélkül
• Stabil viselkedés reaktív hangszóróterhelés esetén, kimeneti szűrő nélkül
• Elnéző vágás, amely kevésbé hangzik túlzottan durván
• Egyszerű, javítható topológia, amelyet a legtöbb szerviztechnikus jól ismer
• Alacsony zajszint lineáris transzformátor tápellátással párosítva

Ahol az AB osztály kerül

• A 45-65%-os hatásfok azt jelenti, hogy a bemeneti teljesítmény 35-55%-a hővé válik mérsékelt szinten
• Nagyobb hűtőbordák, nehezebb transzformátorok és nagyobb szekrények
• A folyamatos, magas szintű teljesítmény szándékos hőkezelést és védelmet igényel

Ahol még mindig az AB osztályú erősítők az első választás

Az AB osztály továbbra is megtalálható a professzionális stúdiómonitorokban, a közepes méretű PA felső szekrényekben, a csúcskategóriás gitárerősítőkben és számos otthoni integrált erősítőkben. A basszus meghajtók csillapítási tényezője általában magasabb, mint egy átlagos D osztályú kialakítás, ami szűk, szabályozott alacsony frekvenciájú viselkedést biztosít. Mivel a hangzás túlterheléskor fokozatosan romlik, az AB osztályt gyakran zenésebbnek nevezik valódi játék- és énekhelyzetekben.

A tervezők számára az ismert teljesítményfokozattal végzett munka kiszámíthatóvá teszi a rendszer többi részét. Ez az egyik ok Az audioerősítő modulok javítják a hangminőséget a hangszórórendszerekben főként a következetes linearitás és a stabil csillapítás révén, nem pedig a feltűnő specifikációk révén. Különálló, de ugyanolyan gyakorlati kérdés hogyan reagálnak az erősítő modulok a különböző hangszóróimpedanciákra ; Az AB osztályú kialakítások általában 4 vagy 8 ohmon stabilak maradnak, ha a tápegység és a védelem megfelelő névleges. Mielőtt kiválasztana bármilyen táblát, ez is segít áttekinteni hogy valójában mit tartalmaz egy hangmodul egy meghajtott hangszóróban , így a teljesítményfokozat, az előerősítő fokozat és a DSP funkciók egy koherens rendszerként kerülnek kiválasztásra.

Erősített hangszóró építése az AB osztály köré: A front-end modulhoz való illeszkedés

Egy végfok az erősítőnek csak a fele. A front-end modul vezérli az erősítést, a kiegyenlítést, a keverést és a védelmet, azokat a funkciókat, amelyeket a felhasználók ténylegesen érintenek. Amikor az AB osztályú fokozat egy árammal működő hangszóró része, gyakran az analóg funkcionális modul a legközvetlenebb út, mivel nem növeli a késleltetést, kevés költséget jelent, és egyszerű potenciométerekkel simítható.

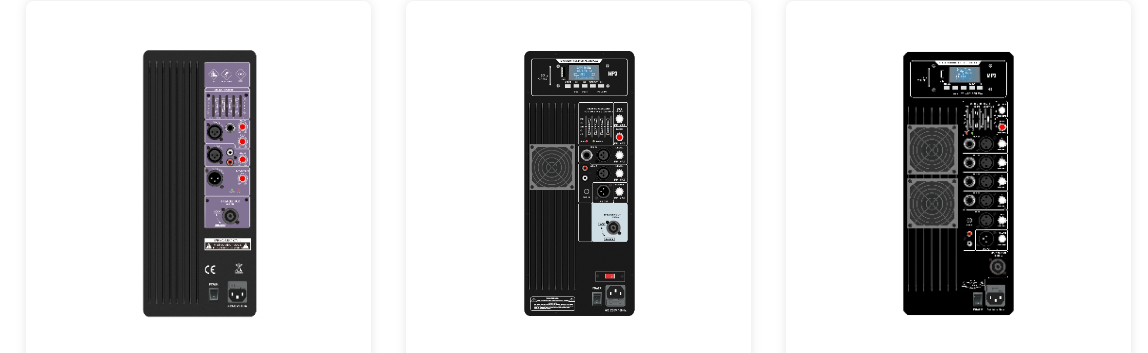

AB osztályú végfokozatú kétirányú vagy teljes körű kialakításhoz a pl1 magas és mély EQ vezérlő modul AB osztályú erősítőkhöz egyszerű hangformálást és keverési kimenetet biztosít. Ha a hangszóró mikrofonbemenettel is rendelkezik, amely általános a hordozható PA és a telepítési hangszórókban, a pl35 szimmetrikus mikrofon és vonal bemeneti modul 5 sávos grafikus hangszínszabályzóval csatornakondicionálást és zenei 5 sávos EQ-t ad hozzá. Egy egyszerű meghajtású keverőhöz vagy oszlopos hangszóróhoz a pl3 5 sávos grafikus hangszínszabályzó mikrofon effektus modullal az EQ-t és a visszhangot egy kompakt táblán egyesíti.

Nagykereskedelmi PL3: 5 sávos grafikus hangszínszabályzó és mikrofon effektus vízszintes analóg funkció Mint Kína PL3: 5 sávos grafikus hangszínszabályzó és mikrofon hatású vízszintes analóg funkcionális modul AB osztályú erősítő beszállítói és vállalati, Zh... Termék megtekintése →

Nagykereskedelmi PL35: Kiegyensúlyozott mikrofon és vonalbemenet, 5 sávos grafikus hangszínszabályzó, vízszintes Mint Kína PL35: Kiegyensúlyozott mikrofon és vonal bemenet, 5 sávos grafikus hangszínszabályzó vízszintes analóg funkcionális modul AB osztályú erősítő beszállítói számára... Termék megtekintése →

Nagykereskedelmi PL1: Magas és mély EQ vezérlő vízszintes analóg funkcionális modul Mint Kína PL1: Magas és mély EQ vezérlő vízszintes analóg funkcionális modul AB osztályú erősítő beszállítók és vállalat számára, a Zhenhai Huage p... Termék megtekintése →

Ezeket a modulokat AB osztályú erősítőrendszerekhez tervezték, mivel tiszta, lineáris bemeneti fokozatot feltételeznek előre látható impedanciával. A teljesítményfokozatot, a transzformátort és a hűtőbordát továbbra is ki kell választani a kívánt kimeneti szintnek és a ház méretének megfelelően. Nagyobb teljesítményű termékek esetében sok gyártó a H osztályú teljesítményfokozatokra tér át lineáris tápegységekkel, ha meg akarja őrizni az analóg karaktert nagyobb teljesítmény mellett, vagy a D osztályú modulokat LLC rezonáns tápegységekkel, amikor a súly és a hő a korlátozó tényezők.
