D osztályú vs AB osztályú teljesítményerősítők Line Array rendszerekhez

D osztály vs AB osztály : A közvetlen válasz a vonaltömb rendszerek számára

A legtöbb modern körutazó és állandóan telepített vonalsorrendszerhez egy D osztályú Pro Line Array erősítő általában a praktikusabb választás, mivel nagyobb hatékonyságot, alacsonyabb hőteljesítményt és könnyebb alvázat biztosít, mint egy hasonló AB osztályú kivitel. Az AB osztályú erősítők még mindig megállják a helyüket bizonyos beállításokban, különösen ott, ahol a rack-et eredetileg e topológia köré építették, vagy ahol a mérnökök nagy előnyben részesítik annak hagyományos csillapítási jellemzőit alacsony frekvenciákon.

A választás a gyakorlatban ritkán abszolút. A hatásfok, a hő és a súly általában a D osztályt részesíti előnyben, míg egyes mérnökök az AB osztályt még mindig a középkategóriás simasághoz társítják bizonyos szekrénykialakításoknál. Az alábbi szakaszok a különbségek mögött meghúzódó mérnöki okokat mutatják be, így az összehasonlítást egy tényleges fúróberendezésre lehet alkalmazni, nem pedig általános szabályként kezelni.

Hogyan működik a D osztályú vonaltömb erősítő

A D osztályú vonaltömb erősítő nagyfrekvenciás kapcsoló kimeneti eszközöket használ, nem pedig folyamatosan vezető lineáris fokozatot. A bejövő audiojelet impulzusszélesség-modulált kapcsolási mintává alakítják, a kimeneti tranzisztorok teljesen be- vagy kikapcsolnak nagyon magas kapcsolási frekvencián, és a kimeneten lévő aluláteresztő szűrő rekonstruálja az erősített hanghullámformát ebből a kapcsolási mintából.

Miért csökkenti a hőt a kapcsolási konstrukció?

Mivel a kimeneti eszközök idejük nagy részét teljesen bekapcsolt vagy kikapcsolt állapotban töltik, nagyon kevés energia veszít hőként az állapotok közötti átmenet során. Ez a fő oka annak, hogy a D osztályú topológia a 85–92 százalékos hatékonysági értékeket érheti el névleges teljesítmény mellett, szemben az AB osztályú fokozattal, amely a bemeneti teljesítmény jelentős részét hőként disszipálja, ahelyett, hogy a hangsugárzók terhelésére juttatná.

Modern szűrés és visszajelzés

A korai D osztályú kialakítások néha a lineáris erősítőkhöz képest kevésbé kifinomult hangzásról ismertek, nagyrészt a kapcsolási zajnak és az egyszerűbb szűrőhálózatoknak köszönhetően. A jelenlegi tervek többrendű kimeneti szűrőket és szűkebb visszacsatolási hurkokat használnak, ami jelentősen csökkentette ezt a rést a professzionális turisztikai alkalmazásoknál.

Hogyan működik az AB osztályú erősítő

Az AB osztályú erősítők egy pár kimeneti tranzisztort használnak, amelyek úgy vannak előfeszítve, hogy mindegyik a hanghullámforma valamivel több mint feléig vezet, ami elkerüli a tiszta B osztályú működéssel járó keresztezési torzítást, miközben még mindig lényegesen hatékonyabb, mint az A osztályú fokozat, amely a teljes hullámformán folyamatosan vezet.

Mivel a kimeneti eszközök részben vezető lineáris állapotban maradnak ahelyett, hogy teljesen be- és kikapcsolnának, az AB osztályú fokozat a bemeneti teljesítmény nagyobb részét alakítja hővé, különösen alacsonyabb kimeneti szinteken. Ez az oka annak, hogy a nagy teljesítményű túrahasználatra szánt AB osztályú állványok általában nagyobb hűtőbordát és nagyobb alváztömeget hordoznak, mint egy ezzel egyenértékű D osztályú egység.

Hatékonyság a kimeneti terhelési tartományban

A hatásfok nem egyetlen fix szám, hiszen attól függően változik, hogy az erősítő a műsor adott pillanatában mennyit ad le a névleges teljesítményből. Az alábbi vonaldiagram az egyes topológiák tipikus hatékonysági görbéjét szemlélteti négy közös terhelési ponton, a névleges teljesítmény negyedétől a teljes névleges teljesítményig.

Tipikus hatékonysági mintázat a kimeneti terhelés között a D osztály és az AB osztály topológiájához, csak általános összehasonlítás céljából

Hőtermelés és hőkezelés

A hőteljesítmény közvetlenül befolyásolja, hogy az erősítő állványt hogyan kell hűteni, mekkora ventilátorzajt kelt közönség vagy sugárzott mikrofon közelében, és mekkora terhelést jelent a helyszín áramellátására és légkondicionálására egy hosszú műsor során. Az alábbi oszlopdiagram a hozzávetőleges hőleadást mutatja két kimeneti szinten minden topológiához, a fent hivatkozott hatékonysági adatok alapján 1000 watt névleges teljesítmény mellett.

Hozzávetőleges hőleadás wattban 500 és 1000 watt névleges teljesítmény mellett, csak általános összehasonlítás céljából

Súly és hordozhatóság Touring teljesítményerősítő állványokhoz

A tömeg sokkal többet számít a túrázás során, mint elsőre tűnik, mivel a fogaslécben lévő minden kilogramm befolyásolja az úttestek berakodását, a targoncák és a dollyok tervezését, valamint a legénység fizikai erőfeszítését, amikor szoros váltási ütemterv mellett mozgatja a felszerelést a helyszínre és onnan. A túra teljesítményerősítő A D osztályú végfokokra épülő rendszer általában sokkal kisebb hűtőbordát igényel, mint egy hasonló teljesítményű AB osztályú egység, ami közvetlenül egy könnyebb házat eredményez.

Hozzávetőleges alvázsúly-összehasonlítás az egyenértékű csatornaszámokhoz, csak általános referenciaként látható

Hangkarakter és csillapítási tényező szempontjai

A csillapítási tényező azt írja le, hogy az erősítő milyen szorosan szabályozza a hangsugárzókúp mozgását, ha a jel leáll, és ez az egyik oka annak, hogy egyes mérnökök továbbra is az AB osztályú kimeneti fokozatokat részesítik előnyben, mivel bizonyos AB osztályú kialakítások hagyományosan nagyon magas csillapítási tényezőt kínáltak alacsony frekvenciákon. Ez szűk, ellenőrzött alsó végeket jelenthet bizonyos szekrénykialakításoknál.

A professzionális túrázásra épített modern D osztályú erősítők a jobb kimeneti szűrés és visszacsatolási tervezés révén ennek a hiánynak a nagy részét bezárták, és számos jelenlegi modell versenyképes az AB osztályú egységekkel szemben ugyanazon a próbapadi teszteken. A gyakorlati különbség egy adott vonaltömb szekrényben gyakran az adott erősítő modellben és a kimeneti szűrő kialakításában rejlik, nem pedig a topológia címkéjén.

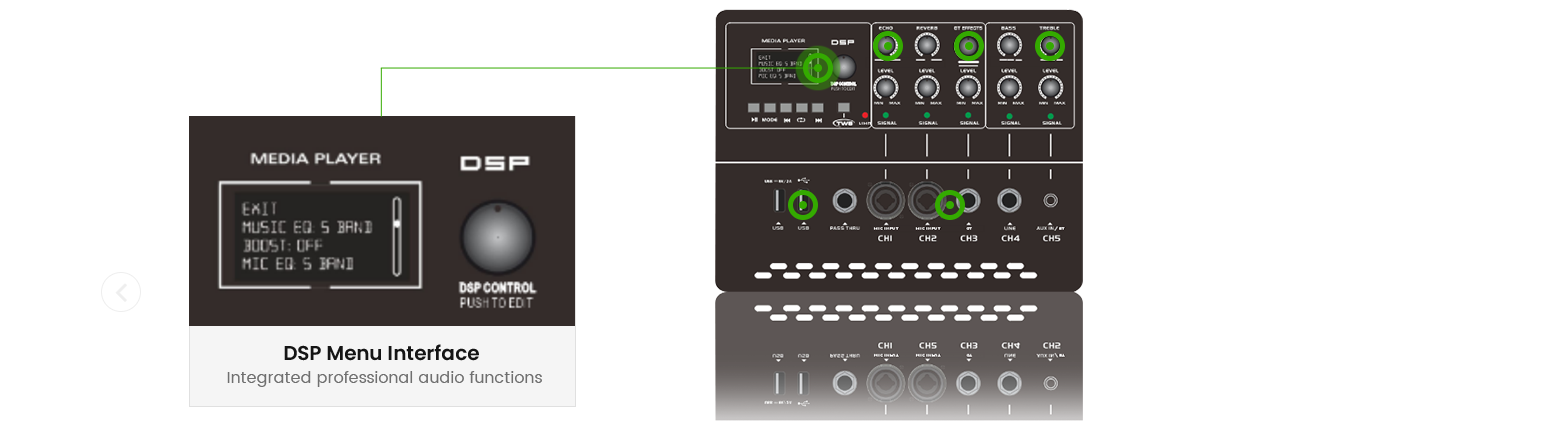

DSP integráció egy modern Pro Line Array erősítőben

A DSP vonalas erősítő A digitális jelfeldolgozást közvetlenül az erősítő házába építi be, olyan feladatokat kezel, mint a keresztezési pontok kiválasztása, a tömbelemek közötti időbeállítás, a csatlakoztatott szekrények védelmét szolgáló korlátozás és az előre beállított hangolás egy adott vonaltömb modellhez igazítva. Ez az integráció csökkenti a különálló külső feldolgozó felszerelések mennyiségét, amelyeket egy túraszerelvénynek magával kell vinnie és konfigurálnia kell a bemutató előtt.

Beépített keresztváltó és kiegyenlítési előbeállítások az egyes szekrénymodellekhez igazítva
Időigazítás és késleltetési beállítások a koherens tömb lefedettség érdekében
A korlátozó és védelmi áramkör a meghajtó- és a hangtekercs-besorolásokhoz van hangolva
Az erősítő állapotának távfelügyelete egy hálózatba kapcsolt berendezésen keresztül
Előre beállított előhívás a különböző show-konfigurációk közötti gyors váltáshoz

A D osztály és az AB osztály összehasonlítása a kulcstényezők között

Az alábbi radardiagram a D osztályú és az AB osztályú topológiát öt gyakorlati tényező alapján sorolja fel, amelyek fontosak egy működő vonaltömb berendezésnél, egyszerű 0-tól 10-ig terjedő skálát használva az általános összehasonlításhoz. Egyetlen topológia sem vezet minden tengelyen, ezért a megfelelő választás az adott berendezés és helyszín konkrét prioritásaitól függ.

Öt gyakorlati tényező általános összehasonlítása, az egyes topológiákra hivatkozott tipikus jellemzők alapján

Pro Line Array erősítő kiválasztása koncertekhez és turnékhoz

Kiválasztva a vonalas erősítő koncertekhez és az egyéb turnézó munkák többet foglalnak magukban, mint a fő teljesítményadatok összehasonlítása. Az alábbi pontok azt mutatják be, hogy mi számít leginkább, ha egy erősítő ténylegesen egy közúti tokban lakik, és a helyszínek között utazik.

Névleges teljesítmény és belmagasság a csatlakoztatott vonaltömb szekrény specifikációihoz képest
Beépített DSP előbeállítások, amelyek a használt szekrénymodellhez illeszkednek
Alváz tömege és fogaslécmélysége a már üzemben lévő közúti tokokhoz
Hűtési kialakítás és ventilátor zajszint mind a színpadon, mind a ház előtt
Hálózati felügyelet és távirányító támogatás nagyobb berendezésekhez
A csatlakoztatott tömb impedanciaterhelésének megfelelő védelmi áramkör

Alkalmazások különböző helyszíneken és környezetekben

Azok az igények, amelyeket a Pro Line Array erősítő műszak a helyszíntől és a környezettől függően. Az alábbi táblázat felvázolja az általános telepítési beállításokat, és azt, hogy mi a legfontosabb ezekben.

Tipikus erősítő megfontolások a közös vonaltömb telepítési környezetekben
Helyszín vagy környezet	Tipikus hangigény	Az erősítő mérlegelése
Professzionális erősítő stadionokhoz	Nagy teljesítmény, széles területi lefedettség	Nagy belmagasság, DSP vezérelt array tuning
Erősítő kültéri hangrendszerekhez	Változó időjárás, hosszú dobótáv	Megbízható hőkezelés hő alatt
Koncert és fesztiváltúra	Gyakori be- és kirakodás	Könnyű túra teljesítményerősítő ház
Imaházak	Folyamatos napi használat, mérsékelt teljesítmény	Állandó hőteljesítmény, alacsony ventilátorzaj
Vállalati és konferencia	A beszédtisztaság prioritása	Precíz DSP crossover és limitálás

Kiválasztva a Line Array Amplifier Manufacturer

Több mint egy összehasonlítása vonaltömb erősítő gyártója megéri rászánni az időt, mielőtt elkötelezné magát egy, az egész berendezésre kiterjedő erősítőszabvány mellett, mivel a megfelelő partner ugyanolyan mértékben befolyásolja a hosszú távú megbízhatóságot és támogatást, mint az adatlap specifikációi. Néhány gyakorlati szempont elválasztja a jól illeszkedő partnert az általános szállítótól.

Mérnöki tapasztalat D és AB osztályú topológiákon egyaránt
Képes dolgozni a professzionális teljesítményerősítő szállító kapcsolat több gyártási cikluson keresztül
Különböző típusú helyszíneken turnézó és telepített hangprojekteket támogató műsorszám
Az ellátási hajlandóság OEM professzionális erősítő megállapodások a saját termékvonalat építő márkák számára
Világos kommunikáció a DSP konfigurációs támogatásával és a firmware-frissítésekkel kapcsolatban
Következetes minőség-ellenőrzés a gyártási tételek között

A Ningbo Zhenhai Huage Electronics-ról

A Ningbo Zhenhai Huage Electronics Co., Ltd. egy professzionális audioipari vállalkozás, amely kutatást és fejlesztést, gyártást és értékesítést integrál, és Pro Line Array erősítőgyártóként és Pro Line Array erősítőgyárként működik. A cég hosszú évek óta hangkeverők, aktív teljesítményerősítők, mikrofonok és kapcsolódó elektronikai alkatrészek és berendezések gyártására összpontosít.

A vállalat az egyedi Pro Line Array erősítők gyártására és a kapcsolódó termékekre specializálódott, és az évek során a jó termékekre, a jó szolgáltatásra és a jó hírnévre összpontosító üzleti megközelítést követte. Hosszú távú, stabil együttműködési kapcsolatokat építettek ki hazai és külföldi partnerekkel, és OEM szolgáltatásokat biztosítottak a saját termékvonalat építő audiomárkák számára. Professzionális tervezői, gyártási és tesztelési csapatokkal a termékek testreszabhatók az ügyfelek egyedi igényei szerint, és az együttműködéssel kapcsolatos kérdéseket mindig szívesen fogadjuk.

Gyakran Ismételt Kérdések

Q1. Mi az a vonaltömb erősítő Ez egy olyan teljesítményerősítő, amelyet több csatlakoztatott vonalas hangsugárzószekrény meghajtására terveztek, a koherens hosszú hanglefedettséghez szükséges áramerősséggel, belmagassággal és vezérléssel.	Q2. Melyik erősítő a legjobb vonalas hangszórókhoz? A megfelelő erősítő az adott tömbkialakítástól függ, de a legtöbb jelenlegi beállítás jól párosítható egy D osztályú pro vonalas tömberősítővel, amely tartalmaz beépített DSP-t a keresztezéshez és a tömbhangoláshoz.
Q3. Hogyan működnek a vonaltömb erősítők? Vonalszintű hangjelet vesznek, DSP-feldolgozást alkalmaznak, például keresztezési és késleltetési beállításokat, majd a jelet a csatlakoztatott szekrények meghajtásához szükséges feszültség- és áramszintre növelik.	Q4. Mi az a DSP a teljesítményerősítőben? A DSP a digitális jelfeldolgozást jelenti, és egy erősítőn belül jellemzően kezeli a keresztezési pontokat, az időbeállítást, a korlátozást és az előre beállított hangolást egy adott tömbkonfigurációhoz.
Q5. Mi az a D osztályú erősítő? A D osztályú erősítők nagyfrekvenciás kapcsoló kimeneti eszközöket használnak, nem pedig folyamatosan vezető lineáris fokozatot, ami általában magasabb hatásfokot és alacsonyabb hőteljesítményt biztosít egy adott teljesítményszint mellett.	Q6. Bármely erősítő képes táplálni egy vonaltömb rendszert Nem megbízható, mivel a vonaltömböknek általában elegendő áramellátásra, védelmi áramkörre és gyakran az adott szekrénykialakításnak és impedanciaterhelésnek megfelelő DSP-vezérlésre van szükségük.
Q7. Hogyan illesztjük az erősítőt a hangszórókhoz? Az illesztés során ellenőrizni kell az impedancia-kompatibilitást, a névleges teljesítmény-magasságot a hangsugárzók névleges értékéhez viszonyítva, és meg kell erősíteni a javasolt DSP-előbeállításokat vagy átkapcsolási pontokat a szekrény kialakításából.	Q8. Milyen erősítő impedanciát válasszak? Az erősítőnek támogatnia kell a csatlakoztatott vonaltömb terhelés névleges impedanciáját, általában 4 vagy 8 ohmot, miközben elegendő mozgásteret kell hagynia az egymáshoz huzalozott szekrények számára.
