LLC rezonancia + D osztályú erősítő: Hogyan érhető el a 98%-os hatékonyság és az EMI kettős optimalizálása?

A nagy hatásfokú teljesítményátalakítás területén az LLC rezonancia topológia és a D osztályú erősítő kombinációja újradefiniálja a teljesítményerősítők teljesítményhatárát. Bár a hagyományos D osztályú erősítők hatásfoka magas (általában 90%-95%), az EMI (elektromágneses interferencia) és a kemény kapcsolás okozta kapcsolási veszteségek még mindig nem elegendőek. Az LLC rezonancia 98%-ra növelheti a rendszer hatékonyságát, és jelentősen csökkentheti az EMI-t a kapcsolási technológia optimalizálásával.

1. A szinergikus előnyei LLC rezonancia D osztályú erősítő

(1) A hatékonysági áttörés kulcsa: soft switching technológia

A hagyományos D osztályú erősítők szűk keresztmetszete: Kemény kapcsoláskor a MOSFET nagy feszültség és nagy áram alatt kapcsol, ami jelentős kapcsolási veszteséget okoz (főleg nagyfrekvenciás alkalmazásoknál).

LLC rezonancia megoldás: A rezonancia induktor (Lr), a rezonáns kondenzátor (Cr) és a transzformátor gerjesztő induktor (Lm) szinergikus hatása révén a következők érhetők el:

Nulla feszültség kapcsolás (ZVS): A VDS 0-ra esett a MOSFET bekapcsolása előtt, kiküszöbölve a bekapcsolási veszteséget

Nulla áramú kapcsolás (ZCS): Az áram természetesen visszaáll nullára a dióda kikapcsolásakor, csökkentve a fordított visszaállási veszteséget

(2) Az EMI optimalizálás fő mechanizmusa

EMI probléma a kemény kapcsolásnál: A gyorsan változó dv/dt és di/dt (például 100V/ns) nagyfrekvenciás sugárzási zajt okoz.

Az LLC rezonancia zökkenőmentes átmenete: A szinuszos rezonanciaáram (a négyszöghullám helyett) több mint 50%-kal csökkenti a kapcsolási él meredekségét, nagymértékben csökkenti a nagyfrekvenciás harmonikusokat.

2. Tervezési pontok a 98%-os hatékonyság eléréséhez

• A rezonanciaparaméterek pontos egyeztetése

Az fr-nek valamivel alacsonyabbnak kell lennie, mint a kapcsolási frekvencia (fs), hogy a ZVS tartomány lefedje a terhelésváltozásokat. Példa: Egy 500 W-os erősítőben, ha Lr=50μH és Cr=22nF, az fr≈150kHz és az fs 200kHz-re van állítva.

Minőségi tényező (Q érték) kiválasztása: A magas Q érték (>0,5) a könnyű terhelés hatékonyságának csökkenéséhez vezet. 0,3-0,5 között javasolt szabályozni.

• Mágneses integrált transzformátor kialakítás

Egyensúly a szivárgási induktivitás és a gerjesztési induktivitás között: Használjon szendvics tekercselést vagy szegmentált tekercset a szivárgási induktivitás arányának 5% alá csökkentéséhez, hogy elkerülje a rezonanciapont-eltolást.

Maganyag kiválasztása: A ferrit vagy a nanokristály előnyös a nagyfrekvenciás alkalmazásokhoz az örvényáram-veszteség csökkentése érdekében.

• MOSFET és illesztőprogram-optimalizálás

Eszközválasztás: előnyben részesített MOSFET alacsony Qg-vel (kaputöltés) és alacsony Coss-val (kimeneti kapacitás).

Hajtásáramkör kialakítása: Adjon hozzá negatív feszültségleállítást (-2V-tól -5V-ig), hogy megakadályozza a Miller-effektus által okozott téves kioldást.

3. Az EMI elnyomásának gyakorlati stratégiái

(1) A NYÁK-elrendezés legfontosabb szabályai

Minimalizálja a rezonáns áramkört: Helyezze el az Lr-t, a Cr-t és a transzformátor primer tekercsét a szomszédos területeken, hogy lerövidítse a nagyfrekvenciás áramút.

Földsík szegmentálás: A táptest (PGND) és a jelföldelés (AGND) egyetlen pontban vannak csatlakoztatva a zajcsatolás elkerülése érdekében.

(2) Szűrőáramkör kialakítása

Bemeneti fokozat: Adjon hozzá egy π-típusú szűrőt (X kondenzátoros közös módusú induktor) a 100 kHz-1MHz-es vezető EMI elnyomására.

Kimeneti fokozat: Használjon LC-szűrőt (L=1μH, C=100nF) a maradék kapcsolási zajok kiszűrésére.

(3) Árnyékolás és földelés

Transzformátor árnyékoló réteg: Réz fólia burkolja a transzformátort és földelve csökkenti a mágneses tér sugárzását.

Hűtőborda földelés: A MOSFET hűtőborda alacsony impedanciájú úton csatlakozik a PGND-hez az antennahatás elkerülése érdekében.

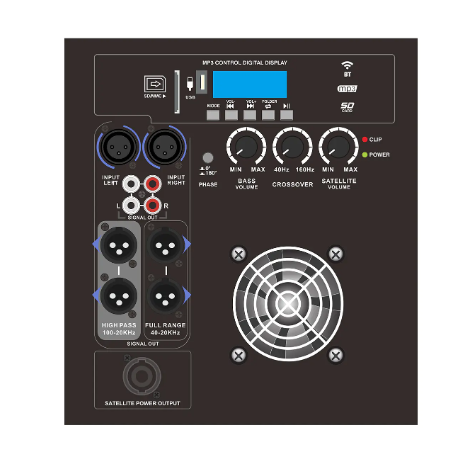

4. Az LLC rezonáns nagy megbízhatóságú D osztályú teljesítményerősítő termékjellemzői

• Rendkívül magas hatásfok (>95%)

Lágy kapcsolási technológia: Nulla feszültség kapcsolás (ZVS) és nulla áram kapcsolás (ZCS) az LLC rezonancián keresztül érhető el, ami nagymértékben csökkenti a MOSFET kapcsolási veszteségeket, és az általános hatásfok elérheti a 95-98%-ot.

Alacsony vezetési veszteség: Használjon alacsony RDS(on) MOSFET vagy GaN eszközöket a vezetési feszültségesés csökkentése és az energiahatékonyság javítása érdekében.

Nagy hatásfok kis terhelés mellett: A hatásfok ingadozása <5% a 20%-100% terhelési tartományban, ami jobb, mint a hagyományos, kemény kapcsolású D osztályú erősítő.

• Kiváló EMI teljesítmény

Szinuszos rezonanciaáram: Az LLC topológiájának természetes szinuszos hullámformája csökkenti a nagyfrekvenciás harmonikusokat, és a kisugárzott EMI 10-15 dB-lel csökken a keményen kapcsolható D osztályhoz képest.

Optimalizált PCB elrendezés: A kulcsrezonancia hurok a legrövidebbre lett tervezve, és az árnyékoló réteggel és a szűrőáramkörrel könnyen megfelel a CISPR 32/EN 55032 B osztályú szabványnak.

Alacsony zajkimenet: THD N (teljes harmonikus torzítási zaj) <0,05%, megfelel a high-fidelity audio és orvosi berendezések követelményeinek.

• Megbízható tervezés

Többféle védelmi mechanizmus:

Túláramvédelem (OCP): a kimeneti áram valós idejű monitorozása, válaszidő <1μs;

Túlfeszültség/alacsonyfeszültség védelem (OVP/UVP): széles bemeneti feszültségtartomány (például 12V-60V);

Túlmelegedés elleni védelem (OTP): hőmérséklet-érzékelő automatikus terheléscsökkentési funkció.

Hosszú élettartamú alkatrészek:

Szilárdtest-kondenzátorok (élettartam > 100 000 óra) helyettesítik az elektrolitkondenzátorokat;

A magas hőmérsékletnek ellenálló magok (130°C felett) elkerülik a telítési hibát.

Rezgés- és rázkódásgátló: ültetési folyamat és fémhéj-kialakítás, alkalmas zord környezetekhez, például autóiparban és ipari környezetben.

• Kompaktság és nagy teljesítménysűrűség

Mágneses integrációs technológia: a rezonáns induktor (Lr) és a transzformátor (Tx) egyetlen magba integrálása, 30%-kal csökkentve a térfogatot.

Nagyfrekvenciás kialakítás: A kapcsolási frekvencia elérheti az 500kHz-1MHz-et (GaN megoldás), lehetővé téve kisebb passzív alkatrészek használatát.

Moduláris csomagolás: Szabványos féltégla/teljes tégla modulok (például 48V/500W), támogatják a plug-and-play funkciót.

• Intelligens és digitális vezérlés

Adaptív frekvenciamoduláció: A kapcsolási frekvencia (fs) automatikus beállítása a terhelés változásainak megfelelően az optimális rezonanciaállapot fenntartása érdekében.

Digitális interfész: Támogatja az I2C/PMBus kommunikációt, a hatékonyság, a hőmérséklet és a hibaállapot valós idejű monitorozását.

• Széles körű alkalmazkodási képesség

Csúcsminőségű hang: Hi-Fi erősítő, autós audio (THD N<0,03%);

Ipari tápegység: szervohajtás, lézeres berendezés (hatékonyság>96%);

Orvosi berendezések: ultrahangos generátor, MRI tápegység (alacsony zajszint és nagy megbízhatóság);

Új energiarendszer: fotovoltaikus inverter, autós töltő (széles feszültség bemenet).

5. Óvintézkedések az LLC rezonáns, nagy megbízhatóságú D osztályú teljesítményerősítők használatával kapcsolatban

Bár az LLC rezonáns, nagy megbízhatóságú D osztályú teljesítményerősítők kiváló teljesítménnyel és stabilitással rendelkeznek, a következő kulcsfontosságú kérdéseket továbbra is figyelembe kell venni a tényleges alkalmazásoknál a rendszer hosszú távú megbízható működése és az optimális teljesítmény biztosítása érdekében:

Tápellátás és elektromos paraméterek egyeztetése

• Bemeneti feszültség tartomány

Szigorúan kövesse a specifikációban megadott bemeneti feszültségtartományt (például 24V-60V). A túlfeszültség MOSFET meghibásodását, az alacsony feszültség pedig rezonancia rendellenességet okozhat.

Javasoljuk, hogy a bemeneti oldalon TVS-diódát vagy túlfeszültség-védelmi áramkört helyezzen el a túlfeszültség-ütés elkerülése érdekében.

• Erőegyeztetés

A terhelési teljesítmény nem haladhatja meg az erősítő névleges teljesítményének 120%-át (pillanatnyi csúcs) vagy 100%-át (folyamatos működés), ellenkező esetben túláramvédelmet válthat ki, vagy károsíthatja a végfokozatot.

Induktív terheléseknél (például motorok és transzformátorok) további 20%-os teljesítménytartalékot kell lefoglalni.

Hőelvezetés kezelése

• Hűtőborda beépítése

Szereljen be egy megfelelő specifikációjú hűtőbordát (például hőellenállás ≤ 0,5 ℃/W), gondoskodjon arról, hogy a hőelvezető felület szorosan érintkezzen a MOSFET/transzformátorral, és vigyen fel nagy hővezető képességű szilikonzsírt.

Az elektromágneses interferencia elkerülése érdekében kerülje a hűtőborda más nagyfrekvenciás jelvezetékekkel párhuzamos működtetését.

• Környezeti hőmérséklet

Az ajánlott üzemi környezeti hőmérséklet ≤40 ℃ (ipari minőségű) vagy ≤85 ℃ (katonai minőség). A magas hőmérséklet jelentősen csökkenti az elektrolit kondenzátor élettartamát.

Zárt térben történő használat esetén kényszerített léghűtés (szélsebesség ≥ 2m/s) vagy folyadékhűtés szükséges.

Rezonancia paraméterek kalibrálása

• Rezonancia frekvencia (fr) ellenőrzése

Bekapcsolás előtt oszcilloszkóp áramszondával ellenőrizni kell, hogy a tényleges rezonanciafrekvencia összhangban van-e a tervezett értékkel (például 150 kHz±5%). A túlzott eltérés a ZVS meghibásodását okozza.

Ha a frekvencia eltolt, akkor a rezonanciakondenzátor (Cr) vagy az induktor (Lr) beállításával korrigálható.

• Kis terhelés elleni védelem

Az LLC rezonancia elhagyhatja a ZVS területet, ha a terhelés <10%. A sorozatfelvétel módot vagy a frekvenciaugrás funkciót engedélyezni kell, hogy elkerüljük a hatékonyság hirtelen csökkenését.

PCB elrendezés és vezetékezés

• Kulcshurok kialakítás

A rezonanciahuroknak (Lr-Cr-transzformátor) rövidnek és szélesnek kell lennie, ajánlott hossza <3 cm, hogy csökkentse a parazita induktivitás hatását.

A tápföldelés (PGND) és a jelföldelés (AGND) csillag alakú egypontos földelést használ a földi pattogó zaj elkerülése érdekében.

• EMI elnyomás

A bemeneti/kimeneti kábeleket mágnesgyűrűkkel kell ellátni, és csavart érpárú vagy árnyékolt kábeleket kell használni.

Az érzékeny jelvezetékeket (például a visszacsatoló vezetékeket) távol kell tartani a nagyfrekvenciás kapcsoló csomópontoktól (a távolság ≥5 mm).

Védelmi funkció teszt

• Védelmi küszöb ellenőrzése

Első használatkor szimulálni és tesztelni kell, hogy a túláram (OCP), túlfeszültség (OVP) és túlmelegedés (OTP) védelem normálisan kiold-e (például fokozatos feszültségnövelés állítható terhelés/tápegység segítségével).

A védelem válaszidejének <10 μs-nak (túláram) és <1 ms-nak (túlmelegedés) kell lennie.

• Hiba helyreállítás

A hiba elhárítása után ajánlatos 1-2 másodpercet késlekedni az újrabekapcsolás előtt, hogy elkerülje az ismétlődő ütéseket, amelyek károsíthatják a készüléket.

Karbantartás és életvezetés

• Rendszeres ellenőrzés

Hat havonta ellenőrizze, hogy az elektrolitkondenzátor nem domborodik-e ki, és hogy a mágneses alkatrész elszíneződött-e (a magas hőmérsékleten való öregedés jele).

Használjon hőkamerát a kulcsfontosságú komponensek (például MOSFET, transzformátor) abnormális hőmérséklet-emelkedés keresésére.

• Életjóslás

Jegyezze fel az üzemidőt és a hőmérsékleti adatokat. Ha a kondenzátor egyenértékű soros ellenállása (ESR) ≥50%-kal nő, ki kell cserélni.

Alkalmazási tabuk

Az üresjárati üzem tilos: ez a rezonanciafeszültség kontrollálatlanná válását és a MOSFET károsodását okozhatja.

Nincs kimeneti rövidzárlat: a gyakori rövidzárlatok még OCP védelem mellett is lerövidítik a készülék élettartamát.

Kerülje a nedves/poros környezetet: kisülést vagy szigetelési hibát okozhat (IP65 vagy magasabb védelem szükséges).

6. LLC rezonáns nagy megbízhatóságú D osztályú teljesítményerősítő GYIK

Alapelvek

1. kérdés: Mi a lényeges különbség az LLC rezonáns D osztályú teljesítményerősítő és a hagyományos D osztályú teljesítményerősítő között?

A1: A hagyományos D osztály kemény kapcsolást használ, ami jelentős kapcsolási veszteséggel és EMI-problémákkal jár; Az LLC rezonancia magas hatásfokot (>95%) és alacsony EMI-t ér el a soft switching technológia (ZVS/ZCS) révén, miközben szinuszos rezonanciaáramot használ a zaj csökkentésére.

Q2: Miért javíthatja az LLC rezonanciája a megbízhatóságot?

A2:

A lágy kapcsolás csökkenti a MOSFET-feszültséget és meghosszabbítja az eszköz élettartamát;

A rezonáns topológia természetesen elnyomja a feszültség-/áramcsúcsokat;

Több védelmi áramkör (OCP/OVP/OTP) gyors hibaleválasztást tesz lehetővé.

Tervezési alkalmazás

Q3: Hogyan válasszuk ki a rezonancia paramétereket (Lr, Cr, Lm)?

A3:

Az fr=1/(2π√(LrCr)) rezonanciafrekvenciát általában az fs kapcsolási frekvencia 0,7-0,9-szeresére állítják be;

Az Lm gerjesztési induktivitás ajánlott 3-5-szöröse Lr (annak érdekében, hogy a ZVS tartomány lefedje a terhelésváltozásokat);

A tervezési referenciaeszközök (például a TI LLC kalkulátora) segítenek a számításban.

4. kérdés: Melyek a tabuk a PCB-elrendezésben?

A4:

Kerülje a túl hosszú rezonáns hurok irányítást (>3 cm);

Ne keverje a táp- és a jelföldelést;

Tartsa távol a nagyfrekvenciás kapcsoló csomópontokat a visszacsatoló vonalaktól.

Teljesítmény optimalizálás

5. kérdés: Mit tegyek, ha a hatékonyság csökken enyhe terhelés mellett?

A5:

Burst mód vagy frekvenciamoduláció engedélyezése;

A holtidő optimalizálása (általában 50-100n);

Válasszon alacsony Qg GaN eszközöket a meghajtó veszteség csökkentése érdekében.

6. kérdés: Hogyan csökkenthető tovább az EMI?

A6:

Adjon hozzá közös módú fojtótekercset és X/Y kondenzátorokat;

Használjon árnyékolt transzformátort és fémházat;

Kerülje az érzékeny frekvenciasávokat (például AM sugárzási sávot) a frekvenciaváltáshoz.

Hibaelhárítás

7. kérdés: Nincs kimenet bekapcsolás után, mi lehet a lehetséges oka?

A7:

Ellenőrizze, hogy a bemeneti feszültség a megengedett tartományon belül van-e;

Ellenőrizze, hogy az engedélyező jel (EN) aktiválva van-e;

Érzékelje, hogy a védelmi áramkör tévesen aktiválódott-e (például túlfeszültség-reteszelő).

8. kérdés: Hogyan lehet megakadályozni a MOSFET túlmelegedését és leégését?

A8:

Biztosítsa a jó érintkezést a hűtőbordával (hőzsír vastagsága <0,1 mm);

Ellenőrizze, hogy megvalósul-e a ZVS (figyelje meg a VDS hullámformát oszcilloszkóppal);

Ellenőrizze, hogy a kapumeghajtó feszültsége elegendő-e (általában 10-12 V).

Alkalmazási forgatókönyvek

9. kérdés: Használható elemes eszközökhöz?

A9: Igen, de vegye figyelembe:

Válasszon széles bemeneti feszültségű modellt (például 8-40 V);

Engedélyezze az energiatakarékos üzemmódot kis terhelés esetén;

Lehetőleg alacsony nyugalmi áramú vezérlő IC-t használjon (például <1mA).

Q10: Hogyan biztosítható a biztonság az orvosi berendezésekben?

A10:

Orvosi minőségű leválasztó transzformátorokon keresztül (például 5 kV-os ellenállási feszültség);

Kulcsvédelmi áramkörök redundáns kialakítása;

Megfelel az IEC 60601-1 biztonsági szabványoknak.

Karbantartás és élet

11. kérdés: Milyen gyakran kell cserélni az elektrolitkondenzátorokat?

A11:

Körülbelül 5-8 év normál körülmények között (40°C);

Magas hőmérsékleti körülmények között (>85°C) 2-3 évente cserélni kell;

Figyelje az ESR-értéket, és azonnal cserélje ki, ha 50%-kal nő.

Q12: Hogyan határozható meg a mágneses alkatrészek öregedése?

A12:

Figyelje meg, hogy a mag megrepedt-e vagy elszíneződött-e;

Vizsgálja meg, hogy az induktivitás 10%-nál nagyobb mértékben csökken-e;

Használjon hőkamerát a helyi túlmelegedés észlelésére (>120°C csere szükséges).
